Tipos de detectores de metais industriais: guia completo

Quando uma indústria decide implementar um sistema de detecção de metais na linha de produção, a primeira dúvida costuma ser: qual tipo de detector é o mais adequado para minha aplicação? A resposta depende de três fatores fundamentais, o estado físico do produto (sólido, líquido, pastoso, pó ou grão), o modo como ele se move na linha (esteira, queda livre, tubulação sob pressão) e as características do ambiente de instalação.

Existem diferentes tipos de detectores de metais industriais, cada um desenvolvido para uma condição específica de processo. Escolher o modelo errado significa comprometer a sensibilidade de detecção, gerar falsos alarmes ou criar pontos cegos no controle de qualidade, tudo isso com impacto direto na conformidade com a RDC 623/2022 da ANVISA e com os requisitos HACCP.

Neste artigo você vai entender como funciona cada tipo de detector de metais industrial, quais são suas aplicações ideais e como identificar o modelo correto para cada etapa da sua linha de produção.

Como os detectores de metais industriais funcionam

Independentemente do formato ou da aplicação, todos os detectores de metais industriais operam pelo mesmo princípio físico: o sistema de bobinas balanceadas. O equipamento possui bobinas internas, transmissora central que emite um campo eletromagnético contínuo e receptoras simétricas nas extremidades. Em condições normais, os sinais das receptoras se cancelam e o resultado é zero: o sistema está balanceado. Quando um fragmento metálico atravessa o campo, ele perturba esse equilíbrio. A variação é captada instantaneamente, acionando o sistema de rejeição automática.

O que diferencia os tipos de detectores não é o princípio de funcionamento, mas a geometria da abertura de inspeção, o modo de passagem do produto e os sistemas de rejeição compatíveis com cada processo.

Tipos de detectores de metais industriais Metal Protector

IMD-MP TÚNEL

Detector tipo túnel com esteira transportadora

É o modelo mais comum e versátil da linha industrial. O produto passa pelo interior do detector em uma esteira transportadora, o túnel por onde o produto circula é o ponto de inspeção. Equipamento versátil, com dimensões ajustáveis conforme a aplicação industrial, resistente a interferências externas e configurável de acordo com as características específicas do produto a ser inspecionado.

Compatível com esteiras transportadoras, mecanismos de rejeição automática por basculante ou pistão de expulsão lateral, sinalizadores e contadores. Todos os detectores da linha Metal Protector são fabricados em conformidade com HACCP, RDC 623/2022 ANVISA, NR-10, NR-12 e IP69K.

Segmentos indicados: alimentício · celulose · mineração · reciclagem · farmacêutico · frigorífico

IMD-MP QL

Detector de queda livre

Projetado para inspecionar produtos em pós, grãos e granulados que se movem por gravidade em tubulações verticais, como farinhas, açúcar, sal, especiarias, grãos de café e ração animal. O produto cai livremente através da abertura do detector instalada verticalmente na tubulação. O processamento ultrarápido da detecção permite acionar mecanismos para rejeitar o produto contaminado ainda durante a queda, sem necessidade de esteira.

Compatível com dutos de UHMW (polietileno de ultra-alto peso molecular), válvulas dispersoras de fluxo e sinalizadores. A excelente capacidade de detecção e a maior velocidade de processamento tornam esse modelo ideal para linhas de alto volume com produtos a granel.

Segmentos indicados: alimentício · mineração · reciclagem · farmacêutico · frigorífico

IMD-MP V

Detector Modelo V

Projetado para evitar contaminação por partículas metálicas e proteger máquinas de alto custo na linha de produção. Oferece alta capacidade de detecção e segurança na inspeção de produtos, com elevada imunidade a interferências externas e controle microprocessado de todas as etapas, desde a geração do campo eletromagnético até a emissão dos comandos de rejeição.

Compatível com esteiras transportadoras, mecanismos de rejeição automática, sinalizadores e contadores. Indicado especialmente quando o objetivo principal é proteger equipamentos como extrusoras, prensas e bombas, além de garantir a qualidade do produto.

Segmentos indicados: celulose · reciclagem · mineração · frigorífico

IMD-MP PL

Detector plano

O modelo mais prático da linha Metal Protector. Pode ser instalado sem grandes adaptações ou cortes da correia transportadora existente, reduzindo custo e tempo de implementação. Tem custo menor ou equivalente ao de uma placa magnética, com a vantagem fundamental de detectar não apenas metais ferrosos, mas também aço inoxidável e metais não ferrosos como latão e alumínio, diferença técnica essencial em relação às placas magnéticas convencionais, que só captam ferrosos.

Segmentos indicados: reciclagem · celulose · mineração · grãos · polímeros

IMD-MP U

Detector modelo U

Modelo com geometria em U que permite instalação sem necessidade de cortar a correia transportadora existente, com sensibilidade similar ao modelo túnel. Combina a praticidade de instalação do modelo plano com desempenho de detecção próximo ao túnel, alternativa eficiente para linhas onde a intervenção na esteira precisa ser mínima.

Segmentos indicados: celulose · mineração · reciclagem

IMD-MP BR

Detector túnel com base removível

Combina a praticidade de instalação do modelo plano com capacidade de detecção aprimorada. Pode ser aberto para evitar cortar a correia, e seu maior número de sensores internos permite proteger máquinas e controlar a qualidade do produto mesmo em processos com maior volume de material a ser inspecionado.

Segmentos indicados: alimentício · celulose · mineração · reciclagem · farmacêutico · frigorífico

PROMAQ

Detector para linha têxtil

Desenvolvido especificamente para inspeção na linha têxtil. Inspeciona fios, fitas e elásticos em movimento contínuo, com dimensões extremamente reduzidas que permitem a associação direta a máquinas industriais sem perda de qualidade de detecção. Compatível com mecanismos de rejeição automática, sinalizadores e contadores.

Segmento indicado: têxtil

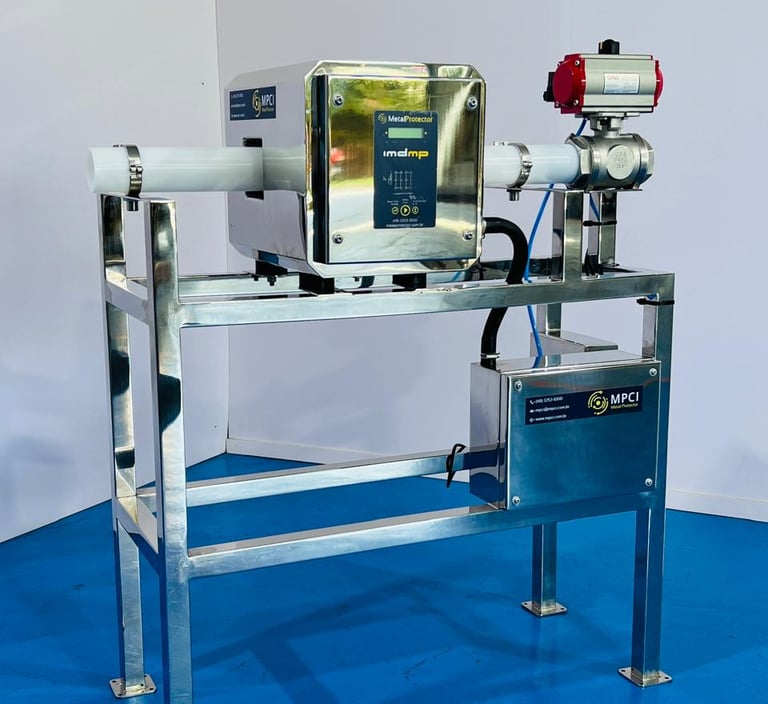

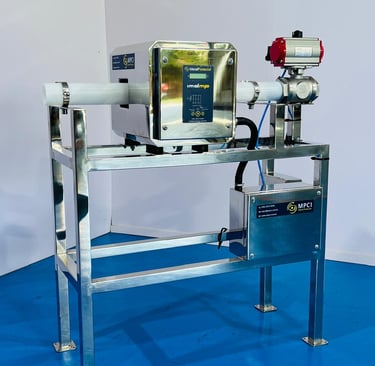

Detector para produtos líquidos e pastosos bombeados em tubulação

Para produtos líquidos, pastosos ou bombeados sob pressão em tubulação, como massas de bolo, embutidos, mortadela, linguiças, salames, sucos, molhos e cremes, a Metal Protector oferece o sistema de rejeição de líquidos integrado ao detector. Construído sob medida, em aço inox 304, com válvula pneumática de esferas 3 vias que realiza o desvio automático do produto contaminado no momento da detecção.

Recursos opcionais disponíveis nos detectores Metal Protector

Acesso Remoto

Acesso remoto ao detector via web, com geração de relatórios dos eventos, configuração local e remota via rede Ethernet. Permite a instalação de webcam para captura de imagem associada ao evento de detecção, recurso de rastreabilidade avançado para auditorias.

Smartcard

Cartões com programas pré-configurados de acordo com os produtos da linha. Realizam ajuste instantâneo de todos os parâmetros do detector ao trocar de produto, eliminando o tempo de reconfiguração manual entre lotes e garantindo sempre a melhor detecção para cada produto.

Normas atendidas por todos os modelos Metal Protector

Todos os detectores industriais da Metal Protector são fabricados dentro do padrão de qualidade ISO 9001, em conformidade com:

• HACCP — Análise de Perigos e Pontos Críticos de Controle, requisito para exportação de alimentos;

• RDC 623/2022 — ANVISA — tolerância zero para fragmentos de metal com 2 mm ou mais em alimentos;

• NR-10 — Segurança em instalações elétricas;

• NR-12 — Segurança na operação de máquinas;

• IP69K — Proteção contra jatos de água de alta pressão e temperatura — padrão para frigoríficos e laticínios;

• IEC/CISPR 11 Ed. 6.0 (2015) — Equipamentos industriais: características de perturbação por radiofrequência;

• IEC 61000-3-2 Ed. 4.0 (2014) — Compatibilidade eletromagnética: limites para emissões de correntes harmônicas;

• IEC 61000-3-3 Ed. 3.0 (2013) — Compatibilidade eletromagnética: limitação de variações de tensão em redes de baixa tensão.

Como escolher o tipo certo de detector para sua linha

A escolha correta depende de três perguntas objetivas:

• Qual é o estado físico do produto? Sólido embalado ou a granel em esteira → túnel, plano, U ou BR. Pó, grão ou granulado em queda por gravidade → queda livre (QL). Líquido, pastoso ou bombeado em tubulação → sistema de rejeição de líquidos. Fio, fita ou elástico → PROMAQ.

• Como o produto se move na linha? Por esteira → túnel, plano, U ou BR. Por gravidade vertical → QL ou V. Bombeado sob pressão em tubulação → sistema de rejeição de líquidos.

• Qual é a restrição de espaço e a necessidade de adaptação? Se não é possível cortar a correia existente → plano, U ou BR. Se a linha já tem esteira e permite instalação completa → túnel.

A Metal Protector fabrica detectores de metais industriais há mais de 25 anos, atendendo segmentos como alimentício, frigorífico, farmacêutico, têxtil, celulose, mineração e reciclagem, com clientes como JBS, BRF, Friboi, Seara, Cargill, Klabin, Eurofarma e Arauco. Todos os equipamentos são fabricados no Brasil, com rede credenciada de assistência técnica em todo o território nacional e Mercosul, e exportações para Europa, América do Sul e África. Projetos são customizados às necessidades de cada cliente, com garantia de 12 meses.

Não existe um único tipo de detector de metais industrial que atenda a todas as aplicações. Cada processo produtivo tem características específicas,  estado do produto, modo de transporte, volume de produção e ambiente de instalação, que determinam qual modelo oferece a melhor relação entre sensibilidade de detecção, praticidade de instalação e custo de operação. Conhecer os tipos disponíveis e suas aplicações ideais é o primeiro passo para especificar corretamente o equipamento e garantir controle de qualidade real e auditável na sua linha de produção.

Se sua indústria precisa identificar o tipo de detector de metais mais adequado para a sua linha de produção, fale conosco e solicite uma especificação técnica personalizada para o seu processo. Nossa equipe técnica analisa as características do produto, do ambiente e da linha para indicar o modelo mais eficiente para a sua operação.
